1.8.1-OPUSCOLO SEGNALETICA

OPUSCOLO SEGNALETICA

Pos.Cat/ProgDis IMMAGINElinee guidaDESCRIZIONEARTICOLI
1766/072
FS E61930.e

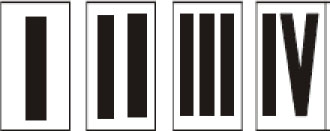

-segnaletica-ferroviaria-opuscoloRFI DMA LG IFS 8 BSerie n. 4 cartelli indicatori per portali
Materiale: Alluminio 30/10 piano con 2 attacchi sul retro
Pellicola retroriflettente (classe 2) Bianca con numero romano "I" "II" "III" "IV"
serigrafati colore Nero
Dimensioni: L=440 x H=600 mm
Completo di controstaffe
Dis. FS E61930 rev.e
02/08/0SERIE
2766/024
FS E55149.g
-segnaletica-ferroviaria-opuscoloRFI DMA LG IFS 8 B
foglio 63 di 72
Fig.40.a

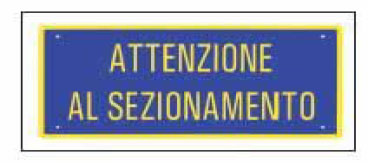

Cartello monitore ATTENZIONE AL SEZIONAMENTO
Composto: lastra con pellicola e staffe
Materiale: Alluminio 20/10 piano con 4 fori Ø 7mm
Pellicola rifrangente classe 1 fondo Blu con scritta e bordo Giallo.
Scritta "ATTENZIONE AL SEZIONAMENTO".
Dimensioni: (BxH) 540 x 220 mm.
Completo di kit di staffe per mensola Ø76mm in acciaio zincato.

02/08/0125REVE
3766/023
FS E.55149.g
-segnaletica-ferroviaria-opuscoloRFI DMA LG IFS 8 B
foglio 63 di 72
Fig.40.a

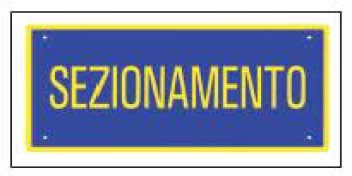

Cartello monitore SEZIONAMENTO
composto: lastra con pellicola e staffe
Materiale: Alluminio 20/10 piano con 4 fori Ø 7mm
Pellicola rifrangente classe 1 fondo Blu con scritta e bordo Giallo.
Scritta "SEZIONAMENTO"
Dimensioni: (BxH) 540 x 220 mm.
Completo di kit di staffe per mensola Ø76mm in acciaio zincato
02/08/0126REVE
4766/025
FS E.55149.g
-segnaletica-ferroviaria-opuscoloRFI DMA LG IFS 8 B
foglio 64 di 72
Fig.40.c

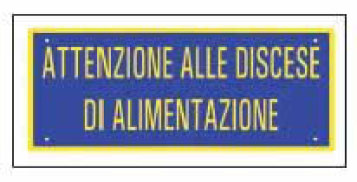

Cartello monitore doppio ATTENZIONE ALLE DISCESE DI ALIMENTAZIONE
composto: 2 lastre con pellicola per vista bifacciale
Materiale: Alluminio 20/10 piano con 4 fori Ø 7mm
Pellicola rifrangente classe 1 fondo Blu con scritta e bordo Giallo.
Scritta "ATTENZIONE ALLE DISCESE DI ALIMENTAZIONE"
Dimensioni: L=540 x H=220 mm
Completo di kit di staffe per mensola Ø76mm in acciaio zincato.
02/08/0127
5766/046
FS E.55149

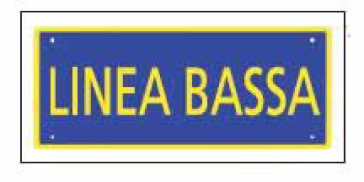

-segnaletica-ferroviaria-opuscoloRFI DMA LG IFS 8 BCartello monitore doppio LINEA BASSA
composto: 2 lastre con pellicola per vista bifacciale
Materiale: Alluminio 20/10 piano con 4 fori Ø 7mm
Pellicola rifrangente classe 1 fondo Blu con scritta e bordo Giallo
Scritta "LINEA BASSA"
Dimensioni: L=540 x H=220 mm
Completo di kit di staffe per mensola Ø76mm in acciaio zincato
02/08/0128
6

766/030
FS E.43367.g

-segnaletica-ferroviaria-opuscoloRFI DMA LG IFS 8 BCartello PREAVVISO ABBASSAMENTO PANTOGRAFI
segnale per macchinisti
MONOFACCIALE
Materiale: Alluminio 20/10 400x400mm
Pellicola Bianca catarifrangente classe 1 con fasce serigrafate nere.
Completo di kit di staffe per mensola Ø76mm in acciaio zincato.
02/08/PAN01
7766/031
FS E.43367.g

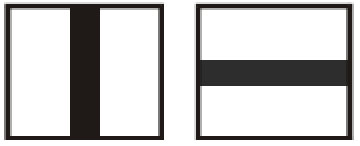

-segnaletica-ferroviaria-opuscoloRFI DMA LG IFS 8 BCartello ABBASSAMENTO ALZAMENTO PANTOGRAFI
segnale per macchinisti
BIFACCIALE
Materiale: Alluminio 20/10 400x400mm
Pellicola Bianca catarifrangente classe 1
Fronte " fascia orrizzontale serigrafata nera "
Retro " fascia verticale serigrafata nera "
Completo di kit di staffe per mensola Ø76mm in acciaio zincato.
02/08/PAN02
8766/031
FS E.43367.g
-segnaletica-ferroviaria-opuscoloRFI DMA LG IFS 8 BCartello " ALZAMENTO PANTOGRAFO " MONOFACCIALE

Materiale: Alluminio 20/10 400x400mm
Pellicola Bianca catarifrangente classe 1
Fascia VERTICALE serigrafata nera
Completo di kit di staffe per mensola Ø76mm in acciaio zincato.
02/08/PAN02/1
9766/031
FS E.43367.g
-segnaletica-ferroviaria-opuscoloRFI DMA LG IFS 8 BCartello " ABBASSAMENTO PANTOGRAFO" MONOFACCIALE

Materiale: Alluminio 20/10 400x400mm
Pellicola Bianca catarifrangente classe 1
Fascia Orizzontale serigrafata nera
Completo di kit di staffe per mensola Ø76mm in acciaio zincato.
02/08/PAN02/2
10

766/034

FS E.70405

-segnaletica-ferroviaria-opuscoloRFI DMA LG IFS 8 B
foglio 61 di 72
Fig.38.b

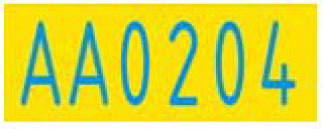

TARGA INDIVIDUAZIONE SEZIONATORI 3 cifre
Dimensioni: L= 180 x H= 140 mm (tabella per max 3 cifre)
Materiale: Alluminio 10/10 piano
Pellicola: (classe 3 speciale) GIALLA con lettere e numeri colore AZZURRO e sovrapposizione di pellicola antigraffiti.
02/08/0308
11766/037
FS E70307.b
-segnaletica-ferroviaria-opuscoloRFI DMA LG IFS 8 B
foglio 61 di 72 Fig. 38.a
TARGA INDIVIDUAZIONE SEZIONATORI 6 cifre
Dimensioni: L=330 x H=140 mm (tabella per max 6 cifre)
Materiale: Alluminio 10/10 piano grezzo
Pellicola: (classe 3 speciale) GIALLA con lettere e numeri colore AZZURRO
Sovrapposizione di pellicola antigraffiti.
02/08/0309
12766/006
FS E64496.f
-segnaletica-ferroviaria-opuscoloRFI DMA LG IFS 8 B
foglio 67 di 72 Fig.42
Cartello monitore per pali TE
Dimensioni H=225 x L=140mm verniciato sul retro
Materile: Alluminio 10/10 piano con spigoli arrotondati e 4 asole 2x20mm
Pellicola adesiva Bianca non rifrangente
Simbologia: " SCARICA ELETTRICA "
Scritta: " LINEA IN TENSIONE"
02/08/0355
13766/008
FS E.64498.f
-segnaletica-ferroviaria-opuscoloRFI DMA LG IFS 8 B
foglio 59 di 72 Fig. 34.a
Targa individuazione pali TE 140x190mm
Materiale: Alluminio 10/10 con spigoli arrotondati 4 asole 2x20
Ricoperta da pellicola bianca scritte serigrafate e/o applicate colore nero e sovrapposizione di pellicola antigraffiti.
DESCRIZIONE:
Scritta 1° riga "RFI -3KV"
Scritta 2° riga "vuota"
Scritta 3° riga "numero del palo" IN RIQUADRO GRANDE
Scritta 4° riga "tipo palo M o LS"
Scritta 5° riga " T -(più Freccia adesiva da applicare al momento)
02/08/0356/1
14766/008
FS E.64498.f
-segnaletica-ferroviaria-opuscoloRFI DMA LG IFS 8 B
foglio 60 di 72 Fig. 35.a
Targa individuazione pali TE 140x190mm
Materiale: Alluminio 10/10 con spigoli arrotondati 4 asole 2x20
Ricoperta da pellicola bianca scritte serigrafate e/o applicate colore nero e sovrapposizione di pellicola antigraffiti.
DESCRIZIONE:
Scritta 1° riga "RFI -3KV"
Scritta 2° riga " A -3KV "
Scritta 3° riga "numero del palo" IN RIQUADRO GRANDE
Scritta 4° riga "tipo palo M o LS"
Scritta 5° riga " T -(più Freccia adesiva da applicare al momento)
02/08/0356/2
15766/008
FS E.64498.f
-segnaletica-ferroviaria-opuscoloRFI DMA LG IFS 8 B
foglio 59 di 72 Fig. 34.c
Targa individuazione pali TE 140x190mm
Materiale: Alluminio 10/10 con spigoli arrotondati 4 asole 2x20
Ricoperta da pellicola bianca scritte serigrafate e/o applicate colore nero e sovrapposizione di pellicola antigraffiti.
DESCRIZIONE:
Scritta 1° riga "RFI "
Scritta 2° riga " MT -11KV "
Scritta 3° riga "numero del palo" IN RIQUADRO GRANDE
Scritta 4° riga "tipo palo M o LS"
Scritta 5° riga " T -(più Freccia adesiva da applicare al momento)
02/08/0356/3
16766/008
FS E 64498.f
-segnaletica-ferroviaria-opuscoloRFI DMA LG IFS 8 B
foglio 59 di 72 Fig 34.b
Targa individuazione pali TE 140x190mm
Materiale: Alluminio 10/10 con spigoli arrotondati 4 asole 2x20
Ricoperta da pellicola bianca scritte serigrafate e/o applicate colore nero e sovrapposizione di pellicola antigraffiti.
DESCRIZIONE:
Scritta 1° riga " RFI "
Scritta 2° riga " A -3KV
Scritta 3° riga "numero del palo" IN RIQUADRO GRANDE
Scritta 4° riga "tipo palo M o LS"
Scritta 5° riga " T -(più Freccia adesiva da applicare al momento)
02/08/0356/4
17766/008
FS E.64498.f
-segnaletica-ferroviaria-opuscoloRFI DMA LG IFS 8 B
foglio 60 di 72 Fig. 35.b
Targa individuazione pali TE 140x190mm
Materiale: Alluminio 10/10 con spigoli arrotondati 4 asole 2x20
Ricoperta da pellicola bianca scritte serigrafate e/o applicate colore nero e sovrapposizione di pellicola antigraffiti.
DESCRIZIONE:
Scritta 1° riga "RFI -3KV"
Scritta 2° riga " MT -11KV "
Scritta 3° riga "numero del palo" IN RIQUADRO GRANDE
Scritta 4° riga "tipo palo M o LS"
Scritta 5° riga " T -(più Freccia adesiva da applicare al momento)
02/08/0356/5
18766/008
FS E.64498.c
-segnaletica-ferroviaria-opuscoloRFI DMA LG IFS 8 BTarga individuazione pali TE 140x190mm
Materiale: Alluminio 10/10 con spigoli arrotondati 4 asole 2x20
Ricoperta da pellicola bianca scritte serigrafate e/o applicate colore nero e sovrapposizione di pellicola antigraffiti.
DESCRIZIONE:
Scritta " RFI -3KV " ( Colore NERO )
Scritta " (n° del palo) " ( Colore NERO )
Scritta " ( tipo del palo) " ( Colore NERO )
DISEGNO(tipo) RFI " E.64498.c "
02/08/0356/6
19766/036
FS E.70306.b
-segnaletica-ferroviaria-opuscoloRFI DMA LG IFS 8 B
foglio 69 di 72 Fig. 43.b
Cartello monitore simbolo triangolo con saetta
Materile: Alluminio 10/10 spigoli arrotondati e 4 asole 2x20mm
Pellicola adesiva BIANCA non rifrangente
Simbologia "SCARICA ELETTRICA"
Dimensioni H=180 x L=140mm
02/08/0369
20766/036
FS E.70306.b
-segnaletica-ferroviaria-opuscoloRFI DMA LG IFS 8 B
foglio 55 di 72 Fig. 33
Cartello monitore simbolo triangolo con saetta e freccia destra
Materile: Alluminio 10/10 spigoli arrotondati 4 asole 2x20mm
Pellicola adesiva BIANCA non rifrangente
Simbologia "SCARICA ELETTRICA"
FRECCIA VERSO DESTRA riportata nella parte bassa del cartello su fondo nero
Dimensioni H=180 x L=140mm
02/08/0370/DX
21766/036
FS E.70306.b
-segnaletica-ferroviaria-opuscoloRFI DMA LG IFS 8 B
foglio 55 di 72 Fig. 33
Cartello monitore simbolo triangolo con saetta e freccia sinistra
Materile: Alluminio 10/10 spigoli arrotondati 4 asole 2x20mm
Pellicola adesiva BIANCA non rifrangente
Simbologia "SCARICA ELETTRICA"
FRECCIA VERSO DESTRA riportata nella parte bassa del cartello
su fondo nero
Dimensioni H=180 x L=140mm
02/08/0370/SX
22766/007
FS E.64497.e
-segnaletica-ferroviaria-opuscoloRFI DMA LG IFS 8 B
foglio 63 di 72 Fig. 39
Cartello monitore PROTEZIONE PL Linea in tensione
Per dispositivi di protezione per i passaggi a livello
Materiale: Alluminio 25/10 con 8 fori Ø 13mm
Pellicola: classe 3 bianca
Simbologia triangolo con SCARICA ELETTRICA
Scritta "LINEA IN TENSIONE" colore nero
Dimensioni: L=400 x H=250 mm
011LTCF/AL
