3.1.2-PIASTRE BOCCOLE E RONDELLE ISOLANTI

PIASTRE BOCCOLE E RONDELLE ISOLANTI 3.1.2

Da utilizzare su tirafondi per: isolamento portali metallici flangiati, isolamento pali metallici flangiati, isolamento supporti penduli flangiati in galleria.

Codice prodotto 02/10/0330
Categoria Prog. 768-835 Riferimento Disegno RFI E65022 a
Kit per tirafondo M42 piastra boccola rondella composto da:
art. 02/10/0323 pz.4 art. 02/10/0154/6 pz. 32 art. 02/10/0155 pz. 32


-materiale-ferroviario-materiali-isolamento-piastre-boccole-rondelle-isolanti-1-2-utilizzare-tirafondi-portali
Codice 02/10/0323
Piastra isolante
Lunghezza 920mm
Larghezza 800mm
Altezza 6mm
8 Fori Diametro 44mm

-materiale-ferroviario-materiali-isolamento-piastre-boccole-rondelle-isolanti-1-2-utilizzare-tirafondi-portali

Codice 02/10/0154-6
Boccola isolante
Diametro esterno 51mm
Diametro interno 44mm
Altezza 48mm
Spessore 3,5mm

-materiale-ferroviario-materiali-isolamento-piastre-boccole-rondelle-isolanti-1-2-utilizzare-tirafondi-portali

Codice 02/10/0155
Rondella isolante
Diametro esterno 95mm
Diametro interno 44mm
Altezza 6mm

Codice prodotto 02/10/0333
Categoria Prog.776-423 Riferimento Disegno RFI 65044 a
Kit per tirafondo M36 piastra boccola rondella composto da:
art. 02/10/0325 pz.2 art. 02/10/0154-6pz. 16 art. 02/10/0155 pz.16

-materiale-ferroviario-materiali-isolamento-piastre-boccole-rondelle-isolanti-1-2-utilizzare-tirafondi-portaliCodice 02/10/0325
Piastra isolante
Lunghezza 860mm
Larghezza 700mm
Altezza 6mm
8 Fori Diametro 44mm

-materiale-ferroviario-materiali-isolamento-piastre-boccole-rondelle-isolanti-1-2-utilizzare-tirafondi-portali

Codice 02/10/0154-6
Boccola isolante
Diametro esterno51mm
Diametro interno 44mm
Altezza 48mm
Spessore 3,5mm

-materiale-ferroviario-materiali-isolamento-piastre-boccole-rondelle-isolanti-1-2-utilizzare-tirafondi-portali

Codice 02/10/0155
Rondella isolante
Diametro esterno 95mm
Diametro interno 44mm
Altezza 6mm

Codice prodotto 02/10/0334
Categoria Prog. 766-040 Riferimento Disegno RFI 64866 b
Kit per tirafondo M42 piastra boccola rondella composto da:
art. 02/10/0154-1 pz.4 art. 02/10/0155 pz.8

-materiale-ferroviario-materiali-isolamento-piastre-boccole-rondelle-isolanti-1-2-utilizzare-tirafondi-portali

Codice 02/10/0154-1
Boccola isolante
Diametro esterno51mm
Diametro interno 44mm
Altezza 20mm
Spessore 3,5mm

-materiale-ferroviario-materiali-isolamento-piastre-boccole-rondelle-isolanti-1-2-utilizzare-tirafondi-portali

Codice 02/10/0155
Rondella isolante
Diametro esterno 95mm
Diametro interno 44mm
Altezza 6mm

Codice prodotto 02/10/0335
Categoria Prog. 768-640 Riferimento Disegno RFI 64866 b
Kit per tirafondo M42 piastra boccola rondella composto da:
art. 02/10/0154-2 pz.4 art. 02/10/0155 pz.4

-materiale-ferroviario-materiali-isolamento-piastre-boccole-rondelle-isolanti-1-2-utilizzare-tirafondi-portali

Codice 02/10/0154-2
Boccola isolante
Diametro esterno51mm
Diametro interno 44mm
Altezza 25mm
Spessore 3,5mm

-materiale-ferroviario-materiali-isolamento-piastre-boccole-rondelle-isolanti-1-2-utilizzare-tirafondi-portali

Codice 02/10/0155
Rondella isolante
Diametro esterno 95mm
Diametro interno 44mm
Altezza 6mm

Codice prodotto 02/10/0336
Cateogoria Prog. 768-641 Riferimento Disegno RFI 64866 b
Kit per tirafondo M45 piastra boccola rondella composto da:
art. 02/10/0169-1 pz.4 art. 02/10/0165 pz.8

-materiale-ferroviario-materiali-isolamento-piastre-boccole-rondelle-isolanti-1-2-utilizzare-tirafondi-portali

Codice 02/10/0169-1
Boccola isolante
Diametro esterno55mm
Diametro interno 48mm
Altezza 33mm
Spessore 3,5mm

-materiale-ferroviario-materiali-isolamento-piastre-boccole-rondelle-isolanti-1-2-utilizzare-tirafondi-portali

Codice 02/10/0165
Rondella isolante
Diametro esterno 95mm
Diametro interno 48mm
Altezza 6mm

Codice prodotto 02/10/0337
Categoria Prog. 768-642 Riferimento Disegno RFI 64866 b
Kit per tirafondo M52 piastra boccola rondella composto da:
art. 02/10/0170-1 pz.4 art. 02/10/0166 pz.8

-materiale-ferroviario-materiali-isolamento-piastre-boccole-rondelle-isolanti-1-2-utilizzare-tirafondi-portali

Codice 02/10/0170-1
Boccola isolante
Diametro esterno61mm
Diametro interno 54mm
Altezza 38mm
Spessore 3,5mm

-materiale-ferroviario-materiali-isolamento-piastre-boccole-rondelle-isolanti-1-2-utilizzare-tirafondi-portali

Codice 02/10/0166
Rondella isolante
Diametro esterno 107mm
Diametro interno 54mm
Altezza 6mm


Codice prodotto 02/10/0338
Categoria Prog.768-643 Riferimento Disegno RFI 64866 b
Kit per tirafondo M52 piastra boccola rondella composto da:
art. 02/10/0170-1 pz.4 art. 02/10/0166 pz.8

-materiale-ferroviario-materiali-isolamento-piastre-boccole-rondelle-isolanti-1-2-utilizzare-tirafondi-portali

Codice 02/10/0170-2
Boccola isolante
Diametro esterno61mm
Diametro interno 54mm
Altezza 40mm
Spessore 3,5mm

-materiale-ferroviario-materiali-isolamento-piastre-boccole-rondelle-isolanti-1-2-utilizzare-tirafondi-portali

Codice 02/10/0166
Rondella isolante
Diametro esterno 107mm
Diametro interno 54mm
Altezza 6mm

NB:
Tutti particolari isolanti sono realizzati, oltre che per stampaggio anche per lavorazione con materiali di altro genere come:
RESINA RINFORZATA CON FIBRE DI VETRO G11 NYLON PA6 E PA12

Realizziamo inoltre piastre boccole e rondelle a disegno per qualsiasi esigenza.

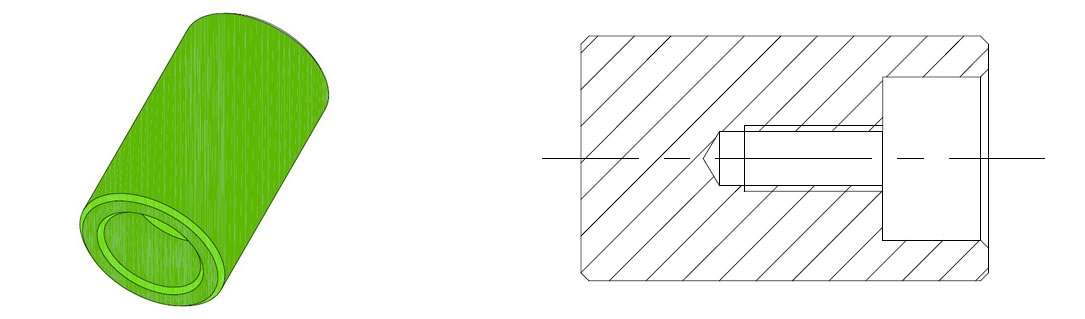

CANOTTI ISOLANTI PER VITI DI FISSAGGIO

Costruiti in materiale isolante servono ad isolare, in genere, la trafila e il dado che servo come
ancoraggio ala volta della galleria.

-materiale-ferroviario-materiali-isolamento-piastre-boccole-rondelle-isolanti-1-2-utilizzare-tirafondi-portali

CODICEDESCRIZIONE
02/10/0146Canotto isolante in Nylon PA6 x vite M10
Diametro esterno 40mm..
Foro interno Ø 25mm.+ filetto M10
Altezza canotto 60mm.
02/10/0148Diametro esterno 55mm..
Foro interno + filetto per vite M36
Altezza canotto 110mm.
02/10/0149Canotto isolante x vite M45
Diametro esterno 70mm..
Foro interno + filetto per vite M45
Altezza canotto 110mm.
02/10/0163Canotto isolante in Nylon PA6 x vite M8
Diametro esterno 30mm..
Foro interno Ø 20mm.+ filetto M8
Altezza canotto 50mm.

02/10/0213
Canotto isolante x vite M20
Diametro esterno 50mm..
Foro interno + filetto per vite M20
Altezza canotto 78mm.
02/10/0214Canotto isolante x vite M20
Diametro esterno 50mm..
Foro interno + filetto per vite M20
Altezza canotto 78mm.
02/10/0215Canotto isolante x vite M6
Diametro esterno 35mm..
Foro interno + filetto per vite M6
Altezza canotto 40mm.

KIT BOCCOLE E PIASTRE ISOLANTI PER SOSTEGNO TRALICCIO SOSPENSIONI

CODICEDESCRIZIONE

-materiale-ferroviario-materiali-isolamento-piastre-boccole-rondelle-isolanti-1-2-utilizzare-tirafondi-portali

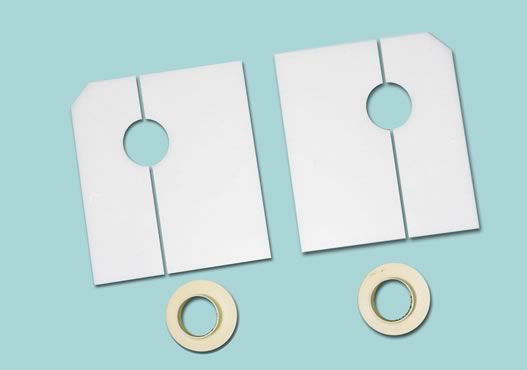

Art. 02/10/0008
Kit Boccole e piastre isolanti per "Sostegno traliccio sospensioni in Galleria" (Rif. Disegno E50117a)
Il Kit è composto da:

n. 4 boccole isolanti in Hardomid / Nylon PA6
dim. Ø esterno 60 mm Ø interno (foro) 33,5 mm
n. 2 Piastre isolanti in Hardomid / Nylon PA6
dim. 150x350x5mm fori Ø 40 mm.

-materiale-ferroviario-materiali-isolamento-piastre-boccole-rondelle-isolanti-1-2-utilizzare-tirafondi-portali

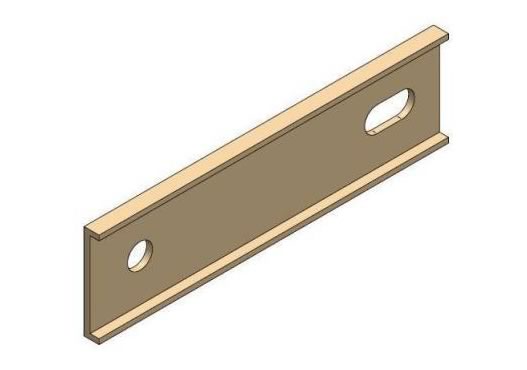

Art. 02/10/0122
Piastra isolante in NYLON per ponti in ferro.

Dim. 95x15 L= 350 mm
