4.4-SEGNALETICA GALLERIA

SEGNALETICA GALLERIA

 CODICE DESCRIZIONE
02/08/0299
-segnaletica-ferroviaria-galleria
Segnale di “DEPOSITO TORCE”
Segnale di deposito delle torce per illuminazione di emergenza nelle gallerie
MATERIALE: ALLUMINIO 10/10 preverniciato su fondo bianco.
SCRITTA: "Torce a vento a luce bianca per illuminazione di emergenza"
SIMBOLO: torcia inserita nella mano
DIMENSIONI: H=500 x L=333mm completo di 4 fori Ø 6mm.
02/08/FTL/0543
-segnaletica-ferroviaria-galleria
Cartello “DISPOSITIVO DI MESSA A TERRA” dim.35x25cm
Materiale supporto: Alluminio 20/10 piano con 4 fori Ø 7 mm spigoli arrotondati verniciato
grigio.
Pellicola fotoluminescente classe 2
Grafica scritta "DISPOSITIVO DI MESSA A TERRA DELLA LINEA DI CONTATTO" colore
bianco su fondo ROSSO.
Dimensioni: base 350 mm x altezza 250 mm
02/08/FTL/0546
-segnaletica-ferroviaria-galleria
Cartello Cassetta Mascherine "CROCE 50"dim.35x45cm
Supporto: Alluminio 20/10 piano con 4 fori Ø 9 mm spigoli arrotondati verniciato grigio.
Dimensioni: base 350 mm x altezza 450 mm
Pellicola fotoluminescente classe 2
Grafica pittogramma CROCE BIANCA SU FONDO VERDE con scritta"50"
02/08/FTL/0547
-segnaletica-ferroviaria-galleria
Cartello pittogramma TELEFONO dim.35x35cm cl.2
Supporto: Alluminio 20/10 piano con 4 fori Ø 9 mm spigoli arrotondati verniciato grigio.
Dimensioni: base 350 mm x altezza 350 mm
Pellicola fotoluminescente classe 2
Grafica pittogramma TELEFONO su fondo VERDE
02/08/FTL/0548
-segnaletica-ferroviaria-galleria
Cartello LUCI DI EMERGENZA dim.35x45cm cl.2
Supporto: Alluminio 20/10 piano con 4 fori Ø 9 mm spigoli arrotondati verniciato grigio.
Dimensioni: base 350 mm x altezza 450 mm
Pellicola fotoluminescente classe 2
Grafica pittogramma BIANCO su fondo VERDE scritta "LUCI DI EMERGENZA -
EMERGENCY LIGHT" colore nero.
02/08/FTL/0551
-segnaletica-ferroviaria-galleria
Cartello ESODO dim.95x35cm cl.2 all. 20/10
Supporto: Alluminio 20/10 piano con 6 fori Ø 9 mm spigoli arrotondati verniciato grigio.
Dimensioni: base 950 mm x altezza 350 mm
Pellicola fotoluminescente classe 2
Grafica pittogramma BIANCO su fondo VERDE e scritta "USCITA DI EMERGENZA -
EMERGENCY EXIT" e scritta Mt. XXXX sotto ciascun pittogramma colore nero
02/08/FTL/0552
-segnaletica-ferroviaria-galleria
Cartello presa elettrica x le squadre dim.35x25cm
Materiale supporto: Alluminio 20/10 piano con 4 fori Ø 9 mm spigoli arrotondati verniciato
grigio.
Pellicola fotoluminescente classe 2
Grafica scritta "PRESA ELETTRICA PER LE SQUADRE DI SOCCORSO" colore bianco su
fondo ROSSO.
Dimensioni: base 350 mm x altezza 250 mm
02/08/FTL/0553
-segnaletica-ferroviaria-galleria
Cartello presa elettrica x le squadre dim.15x11cm
Materiale supporto: Alluminio 20/10 piano con 2 fori Ø 9 mm spigoli arrotondati verniciato
grigio.
Pellicola fotoluminescente classe 2
Grafica scritta "PRESA ELETTRICA PER LE SQUADRE DI SOCCORSO" colore bianco su
fondo ROSSO.
Dimensioni: base 150 mm x altezza 110 mm
02/08/FTL/0554
-segnaletica-ferroviaria-galleria
Cartello pittogramma USCITA DX dim.35x35cm cl.2
Supporto: Alluminio 20/10 piano con 4 fori Ø 9 mm spigoli arrotondati verniciato grigio.
Dimensioni: base 350 mm x altezza 350 mm
Pellicola fotoluminescente classe 2
Grafica pittogramma USCITA verso DESTRA su fondo VERDE
02/08/FTL/0555
-segnaletica-ferroviaria-galleria
Cartello pittogramma USCITA SX dim.35x35cm cl.2
Supporto: Alluminio 20/10 piano con 4 fori Ø 9 mm spigoli arrotondati verniciato grigio.
Dimensioni: base 350 mm x altezza 350 mm
Pellicola fotoluminescente classe 2
Grafica pittogramma USCITA verso SINISTRA su fondo VERDE
02/08/FTL/0556
-segnaletica-ferroviaria-galleria
Cartello pittogramma USCITA PORTA dim.35x35cm cl.2
Supporto: Alluminio 20/10 piano con 4 fori Ø 9 mm spigoli arrotondati verniciato grigio.
Dimensioni: base 350 mm x altezza 350 mm
Pellicola fotoluminescente classe 2
Grafica pittogramma USCITA sulla PORTA su fondo VERDE
 02/08/FTL/0557
-segnaletica-ferroviaria-galleria
Cartello NICCHIA MASCHERINE dim.35x45cm cl.2
Supporto: Alluminio 20/10 piano con 4 fori Ø 9 mm spigoli arrotondati verniciato grigio.
Dimensioni: base 350 mm x altezza 450 mm
Pellicola fotoluminescente classe 2
Grafica pittogramma BIANCO su fondo VERDE e scritta "N° XXX MASCHERINE" colore
nero nella parte bassa del cartello.
 02/08/FTL/0558
-segnaletica-ferroviaria-galleria
Cartello Attrezzatura x squadre di soccorso .dim.35x45cm cl2
Supporto: Alluminio 20/10 piano con 4 fori Ø 9mm spigoli arrotondati verniciato grigio.
Dimensioni: base 350 mm x altezza 450 mm
Pellicola fotoluminescente classe 2
Grafica pittogramma bianco su fondo ROSSO e scritta "ATTREZZATURE PER LE
SQUADRE DI SOCCORSO" colore nero nella parte bassa del cartello.
 02/08/FTL/0559
-segnaletica-ferroviaria-galleria
Cartello IDRANTE dim.35x45cm cl2
Supporto: Alluminio 20/10 piano con 4 fori Ø 9 mm angoli arrotondati verniciato grigio
Dimensioni: base 350 mm x altezza 450 mm
Pellicola fotoluminescente classe 2
Grafica pittogramma bianco su fondo ROSSO e scritta "IDRANTE N° " colore nero nella
parte bassa del cartello.
 02/08/FTL/0568
-segnaletica-ferroviaria-galleria
Cartello Croce + scritta 100 dim.35x45cm cl.2
Supporto: Alluminio 20/10 piano con 4 fori Ø 9 mm spigoli arrotondati verniciato grigio.
Dimensioni: base 350 mm x altezza 450 mm
Pellicola fotoluminescente classe 2
Grafica pittogramma CROCE bianca su fondo VERDE e scritta "100"
 02/08/FTL/0569
-segnaletica-ferroviaria-galleria
Cartello monitore "quadro di tratta" 380x380mm
Cartello Alta tensione Pericolo di morte
Materiale: Alluminio 20/10 piano con 2 fori Ø 13,5mm
Pellicola Classe 2 bianca
Simbologia "SCARICA ELETTRICA"
Scritta "QUADRO DI TRATTA 1000 Volt"
Dimensioni H=380 x L=380 mm
 02/08/FTL/0570
-segnaletica-ferroviaria-galleria
Cartello SEZIONAMENTO CONDOTTA dim.35x45cm cl.2
Supporto: Alluminio 20/10 piano con 4 fori Ø 9 mm spigoli arrotondati verniciato grigio.
Dimensioni: base 350 mm x altezza 450 mm
Pellicola fotoluminescente classe 2
Grafica pittogramma VALVOLA bianca su fondo ROSSO e scritta "SEZIONAMENTO
CONDOTTA" in nero sulla parte bassa del cartello.
 02/08/FTL/0571
-segnaletica-ferroviaria-galleria
Cartello PROLUNGA IDRANTE dim.35x45cm cl2
Supporto: Alluminio 20/10 piano con 4 fori Ø 9 mm angoli arrotondati verniciato grigio
Dimensioni: base 350 mm x altezza 450 mm
Pellicola fotoluminescente classe 2
Grafica pittogramma bianco su fondo ROSSO e scritta "PROLUNGA" colore nero nella parte
bassa del cartello.
 02/08/FTL/0575
-segnaletica-ferroviaria-galleria
Cartello USCITA A DX SCALE IN SALITA 350x350mm
Dimensioni: BxH 350 x 350 mm 25/10 in alluminio verniciato nero
Pellicola fotoluminescente classe 2
Grafica pittogramma USCITA A DX SCALE IN SALITA bianco su fondo VERDE.
 02/08/FTL/0576
-segnaletica-ferroviaria-galleria
Cartello USCITA A SX SCALE IN SALITA 350x350mm
Dimensioni: BxH 350 x 350 mm 25/10 in alluminio verniciato nero
Pellicola fotoluminescente classe 2
Grafica pittogramma USCITA A SX SCALE IN SALITA bianco su fondo VERDE.
 02/08/FTL/0577
-segnaletica-ferroviaria-galleria

Cartello ALLARME ANTINCENDIO dim.350x350mm
Dimensioni: base 350mm x altezza 350mm 25/10 in alluminio verniciato nero
Pellicola fotoluminescente classe 2
Grafica pittogramma ALLARME ANTI INCENDIO bianco su fondo ROSSO.
 02/08/FTL/0578
-segnaletica-ferroviaria-galleria
Cartello IDRANTE NUMERO dim.350x450mm
Dimensioni: base 350mm x altezza 450mm 25/10in alluminio
verniciato nero
Pellicola fotoluminescente classe 2
Grafica pittogramma IDRANTE NUMERO bianco su fondo
ROSSO con scritta IDRANTE N° in nero.
 02/08/FTL/0579
-segnaletica-ferroviaria-galleria
Cartello ESTINTORE dim.200x300mm
Dimensioni: base 200mm x altezza 300mm 25/10 i alluminio
verniciato nero
Pellicola fotoluminescente classe 2
Grafica pittogramma ESTINTORE bianco su fondo ROSSO con
scritta ESTINTORE in nero.
 02/08/FTL/0580
-segnaletica-ferroviaria-galleria
Cartello ESTINTORE CARELLATO dim.250x310mm
Dimensioni: Bxh 250 x 310 mm 25/10in alluminio verniciato nero
Pellicola fotoluminescente classe 2
Grafica pittogramma: estintore carrellato bianco su fondo
ROSSO con scritta ESTINTORE CARELLATO in nero.

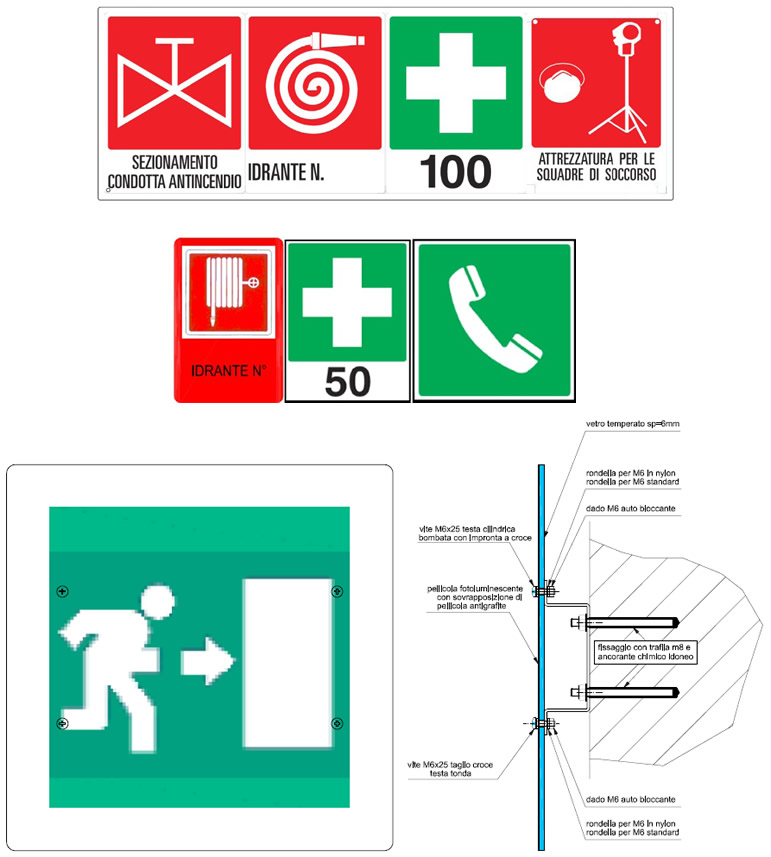

 -segnaletica-ferroviaria-galleriaEsempi di composizione tipo

Composizione di cartelli vari su di un unico film.
Con possibilità di variare tipologie e quantità di simboli inseriti, altezza 450mm lunghezza variabile a seconda dei simboli inseriti.




APPLICAZIONE DI
PELLICOLA SU VETRO E
STAFFAGGIO A MURO
